電池保護板測試系統

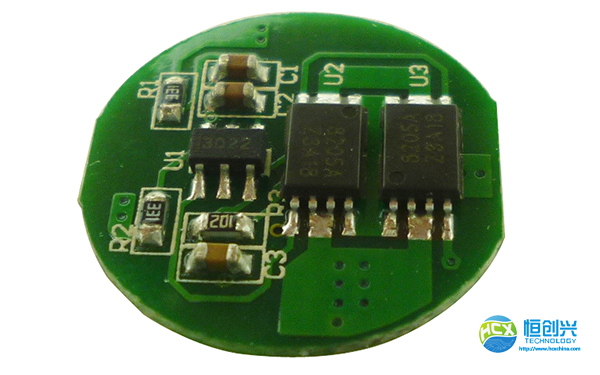

21世紀的今天，是一個移動數位的時代，各項移動手持式設備圍繞著我們，其各項功能，諸如手機，Mp3／4，數位像機，pDA等，方便且豐富了我們的生活自從鋰電池問世以來，為移動手持式設備提供穩定，持久的電力。但是隨著鋰電池應用范圍廣泛，其安全問題也日益重要。透過鋰電池保護板與電池芯的結合，為鋰電池帶來安全的保護。鋰電池保護板的一般功能為：

＊過充電保護

＊過放電保護

＊過電流保護

＊短路保護

＊辨識電阻

＊讀碼辨識晶片

基于以上的功能，鴻甫電子科技精心研發一套鋰電池保護板測試系統IBT-58

IBT-58是專用于測試鋰電池保護板的各項保護動作的測試系統，其特性：

1、使用LCD觸控顯示器，可直接于螢?zāi)稽c(diǎn)選，輸入測試參數與顯示測試結果

2、使用41／2位類比數位轉換器，量測準確度高

3、產品測試結果（pass與Fail）俱有蜂鳴器可發聲警示

4、提供讀值顯示保持功能（HOLD）

5、每秒高達5次的攫取速度

6、提供電壓，電阻與電流量測功能

7、自動保存關機前之設定狀態，開機后自動恢復原先所使用的記憶設定

8、標準RS-232C介面，并使用IBT-58配套軟體（pCJoin）來編寫測試程式

9、測試單節電池保護板最高到40連片

10、A組電源共有5組輸出（＋12V／-12V／＋5V，兩組可調電源），B組電源共有4組輸出（＋12V／-12V，兩組可調電源），可調電壓俱備電壓自我校正功能

IBT-58是專用鋰電池保護板測試系統，采用3U機箱插卡式設計，實用且更有彈性，

方便更換與維修板卡，以下為您敘述IBT-58的系統架構圖：

1、Backplane（背板）是用于連接外部交流電，各板卡的機構插槽，各板卡控制訊號與資料回傳中樞，觸控面板的訊號處理，pCJoin的連接與DIO128的訊號輸出？相關訊號與資料流程

2、pCJoin是透過RS-232／USB連接外部電腦與Backplane（背板），透過pCJoin這套軟體來控制各板卡的動作與編寫測試程式，并于在線測試模式下即時顯示測試數據與結果，并可以產生各項數據統計報表，利用客戶端公司內部網路上傳測試結果與數據

3、TouchScreen觸控螢?zāi)皇窃诓煌高^pC連接的條件下，可以單機操控的介面有別于傳統機械按鍵操作，所有的參數設定全部由TouchScreen上點選設定完成？除此之外，在線測試模式下，可以即時顯示測試數據與結果，并可以設定是否讓蜂鳴器發聲等

4、SwitchingMatrix是建立待測物測試點與系統量測單元之間的量測通道，每一片板卡俱有64個量測點，系統最高可以支援到4片板卡（256個量測點）板卡上使用穩定度好，耐受性高，低接觸電阻與高電流容量的繼電器，可以長時間使用于產線測試，系統插卡式機箱內的4個SwitchingMatrix指定插槽，板卡可以任意交換使用

5、powerBoard是提供鋰電池保護板待測物所需的測試電源，其具有A組與B組

雙電源，A組電源有5組電源（三組固定電源＋12V／-12V／＋5V，兩組可調電源）B組電源有4組電源（兩組固定電源＋12V／-12V，兩組可調電源）？板卡上的可調電源皆可透過系統做自我校正

6、MeasureBoard是使用41／2位類比數位轉換器，量測準確度高，量測待測板上的各項訊號（電壓，電流，電阻），并將量測數據回傳到測試系統做判讀與記錄，除了可以在線測試之外，亦可以使用單機量測，做一般RLC萬用表用

7、DIO128是位于Backplane上，主要功能是使用于需要TTL／CMOSI／O準位的外接設備，總共有兩個DIOport（各為DIO64）配套軟體—pCJoin
